全自動組件EL檢測儀

Product name 產品名

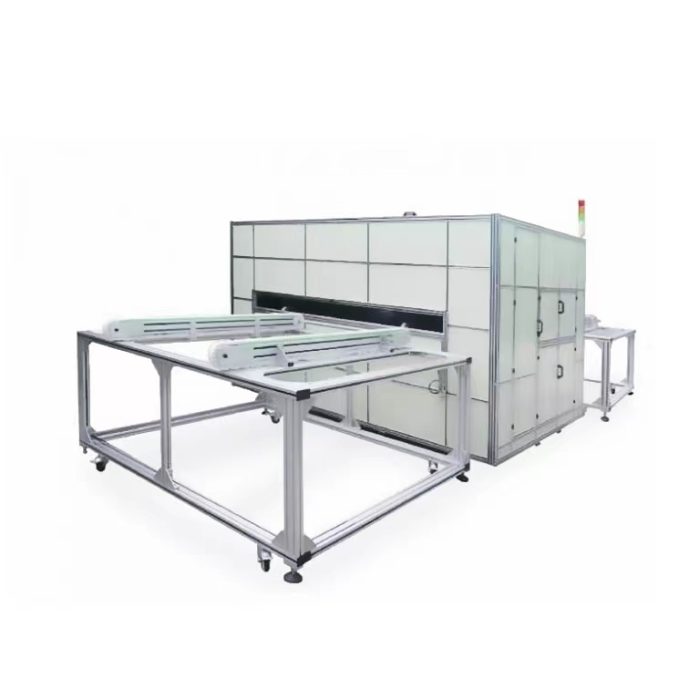

→Subassembly EL?tester -?auto全自動組件EL檢測儀

Function功能

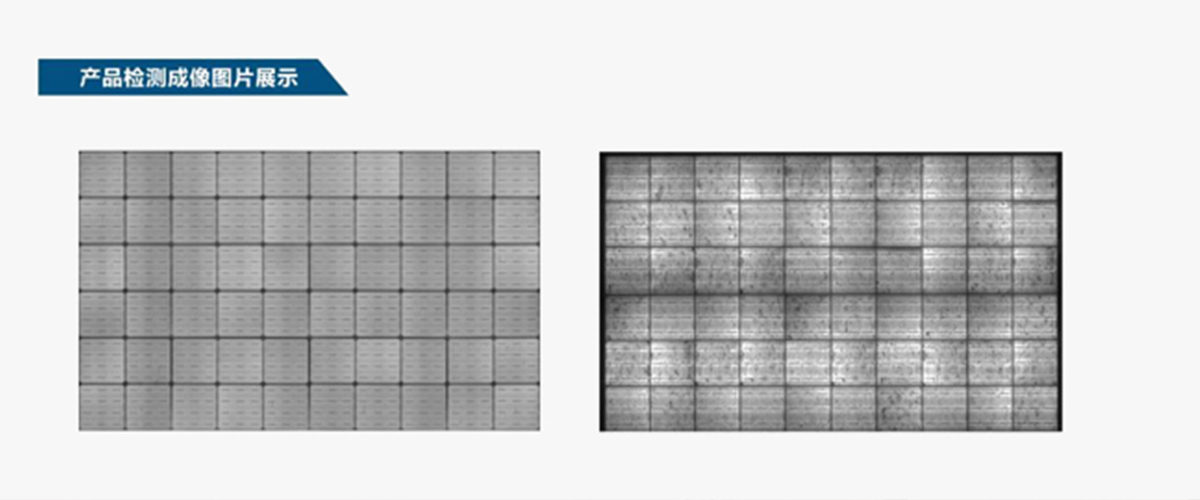

→Interpretable defect可判斷缺陷：碎片，斷柵，隱裂，燒結網紋，低效率片等

Application 應用

→Object測試對象：光伏?單晶/多晶組件（層前 層后 裝框后）

→Scope測試范圍：10*10~2300*1200mm

→?Option測試選擇：高電流；低電流

Product advantage 特點優勢

1、適用于所有組件生產商對EL檢測的需求

2、針對層壓前、層壓后、短邊進、長邊進等有多種設備類型匹配

3、與流水線配套使用，對接方便快捷

4、高端定制檢測軟件，可根據客戶不同需求進行完美定制

Technical specifications 技術規格

→Test method測試方式：在線傳送帶上下料進行EL檢測

→Camera相機：

芯片：索尼

像素：3600萬 ?CMOS /CCD （提供更多像素選配）

曝光時間：1~60可調

濾光：無紅外線燈光過濾

→Frequency測試周期： 10~30?s

→Power機配電源：0~100V/0~20A直流穩壓電源

→Current option電流選擇:

高電流：7—20A

低電流：0.1—3A

→Conveyer system傳送系統

上料：傳送帶上料 自動歸正

下料：傳送帶下料

→Test system測試系統：頂升反射

→Division system分料系統：組件下料后90度直角方向傳輸，用于分料

→Power on method上電方式：模塊接觸式上電

→Human-compute interface人機界面：

圖像放大，剪切，條碼顯示

缺陷分類保存，條碼掃描，條碼查詢

檢測監控，缺陷統計，產線統計等...

功能選擇：高電流，低電流

注：特殊功能可額外添加定制

→Software軟件：

圖像顯示：放大、標記、條碼顯示

圖像處理：圖像優化、剪切、矯正

查詢：條碼掃描、條碼查詢、日期查詢

功能選擇：高電流，低電流

其他：圖像缺陷分類保存?等

萊科斯（LAILX）致力于光伏檢測設備的研發與生產，現有設備包括 EL檢測系列，便攜式EL檢測儀，組串式EL檢測儀，無人機EL測試儀，IV功率測試系列，便攜式IV測試儀，電能質量分析儀，等相關光伏電站檢測設備與光伏產線實驗室檢測設備。
