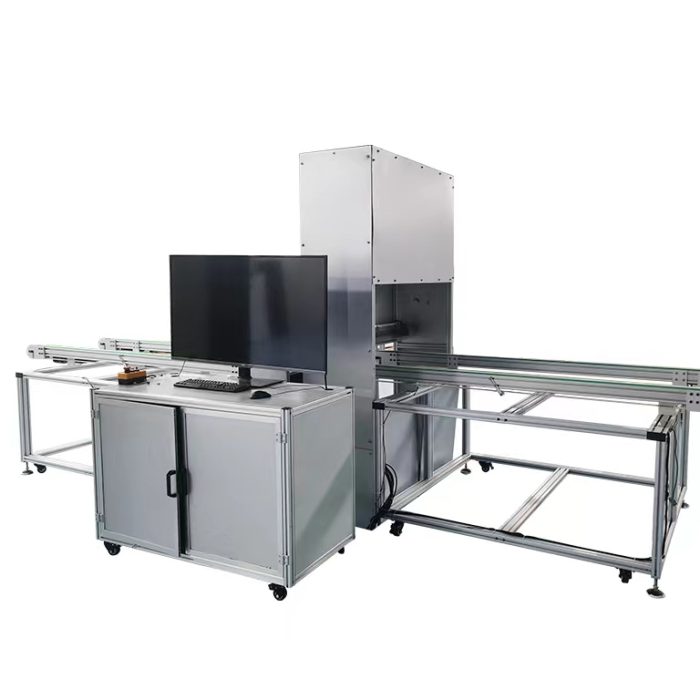

光伏組件高清EL外觀一體機（自動識別）
產品簡介：高清組件EL外觀一體機（自動識別）是萊科斯新能源為太陽能電池組件廠商定制的一款外觀及內部缺陷檢測設備，通過此設備，可以自動判斷光伏組件相關缺陷；利用視覺識別的方式來代替傳統的人工觀察，不僅節省了人工成本，也彌補了人工觀察視覺疲勞造成的漏檢，對于光伏制造業的質量把控起到了重要的作用。
特點優勢 product feature
外觀檢測自動識別功能
高清EL外觀一體機 采用線掃描外觀檢測相機，整個檢測過程對流水線速度無影響，4K掃描檢測成像系統可自動識別檢測層壓前/層壓后組件外觀缺陷多達18種，對于非常規組件可進行輔助性識別標識，自動識別缺陷包括：裂片、穿孔、崩邊、缺角、電池片劃痕、電池片臟污、電池片錯位和片間距、焊帶、匯流條、助焊劑殘留、組件玻璃面異物、中空、氣泡、玻璃劃傷等參數。
EL高清成像檢測
高清EL外觀一體機 采用多相機直射檢測方式，總像素4800萬，可對層壓前及層壓后組件進行高清EL檢測成像，檢測精度達到標準精0.5mm/pixel ~1.0mm/pixel，滿足流水線高清EL成像檢測需求。
高度集成升級
高清EL外觀一體機 不僅提供整機方案，同時可針對現有流水線的組件EL檢測儀，進行高清EL+外觀檢測的升級，具備更高性價比
技術參數
檢測對象：晶硅組件/薄膜組件
檢測組件：層壓前、層壓后、裝框后
高清EL檢測模塊
像素：三相機4800萬
分辨率：6000*4000
芯片：EXPEED 4 （工業級）
EL精度：0.5~1.0mm/pixel
檢測缺陷類型：隱裂、碎片、裂紋、破片、斷柵、燒結網紋、黑芯、黑邊、工藝污染、低效率片、混檔、邊緣過刻，等
傳輸機構：同步帶電機傳輸，可選擇進出料雙邊傳輸帶對接流水線
上電：探針接觸式上電（高電流 7~10A）（低電流 1~3A）
檢測時間：1~60s可調
電源模塊：10A/100V,精度±1%
外觀檢測模塊
外觀自動識別缺陷類型：
| 識別缺陷 | 裂片、缺角、異物、片間距等 |
| 裂片、穿孔 | 長度或直徑大于2mm |
| 崩邊、缺角 | 電池片外形不完整 |
| 電池片劃痕 | 長度大于2mm |
| 電池片臟污 | 電池片上有異物臟污 |
| 電池片錯位和片間距 | 電池片間距異常 |
| 焊帶、匯流條 | 引起短路的匯流條距離玻璃邊緣的距離或其他尺寸，精度2mm |
| 助焊劑殘留 | 自動串焊時的助焊劑殘留在電池上 |
| 組件玻璃面異物 | 組件玻璃面的膠帶殘留或其他異物黏貼 |
| 中空、氣泡 | 電池片表面的中空氣泡群 |
| 玻璃劃傷 | 長度大于2mm |
分辨率：8k線掃描
測試周期：流動式測試＜15s
傳輸類型：組件短邊向前、正面向下傳輸
樣品類型：層壓后組件、裝框后組件
樣品尺寸：156 mm/10*6 pcs ；156 mm/12*6 pcs
柵線類型：3/4/5柵線
視覺精度：0.01mm
檢測精度：2mm
軟件系統
缺陷類型自定義，缺陷標準自定義。
查詢數據庫：圖像自動按時間和缺陷類型分類保存，并可通過條碼或者時間進行圖像查詢。
自動識別缺陷，可以保存自動標識的缺陷位置，供以后人員二次確認。
PLC控制◆ 對接流水線功能◆ 可進行好壞料信號的對接，實現流水線自動分選。
